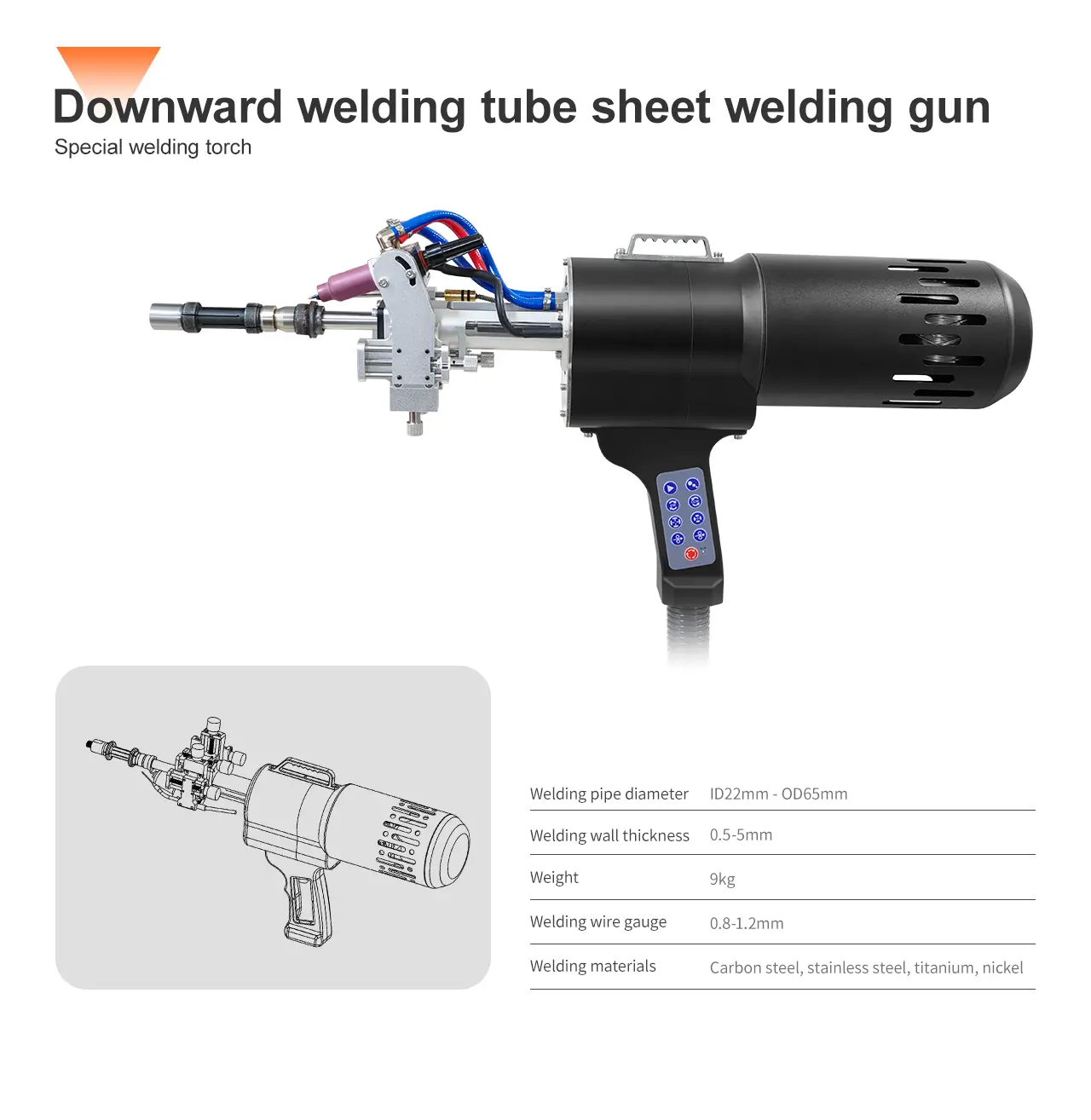

TBM-65 kaynak kafası, çeşitli borudan levhaya bağlantıların her pozisyonda otomatik kaynağı için tasarlanmış ve geliştirilmiş özel bir kaynak kafasıdır. Pnömatik çekirdek genleşme yöntemi, kaynak tabancasını boru bağlantısının ortasına sabitlemek, sıkıca sıkıştırmak ve kaynak işleminin zorluğunu basitleştirmek için benimsenmiştir.
Kaynak malzemesi: Karbon çeliği, paslanmaz çelik, titanyum, nikel vb.
Kaynak duvar kalınlığı: ≤5mm
Kaynak kafası ayar açısı: 0-60
Kaynak borusu çapı: 22 mm-65 mm
Pnömatik çekirdek genleşme yöntemini benimseyen kaynak tabancası, boru bağlantısının ortasına sabitlenebilir, sıkıca kenetlenebilir ve kaynak işlemlerinin zorluğunu basitleştirebilir
Kaynak borusu uzatma 5-10mm, boru tesviye, kendi kendine erime ve tel dolum için uygundur
Genel yapısal tasarım, su ve elektrik için dahili şanzımanla ve 360 'ta boru sargısı olmadan kompakttır.
Soğutma suyu sirkülasyonu, yüksek ekipman geçici yük oranı; Sıkı montaj işlemi, ekipmanın istikrarlı çalışmasını sağlar
Optimize edilmiş ergonomik tasarım, kullanımı kolay, güvenli ve güvenilir
KEPUNI TBM-65, borudan boruya sac bağlantıların her pozisyonda otomatik orbital kaynağı için optimize edilmiş precision-engineered bir kaynak kafasıdır ve endüstriyel uygulamalarda gelişmiş doğruluk ve operasyonel verimlilik sunar.
Anahtar Özellikler:
Kaynak duvar kalınlığı: 0.5-5mm
Kaynak kafası ayar açısı: 0-60
Kaynak borusu çapı: 22 mm-65 mm
Kaynak kafası soğutma yöntemi: Sirkülasyonlu su soğutma
Gelişmiş Özellikler:
Silindir orta montajlı teknolojiGeleneksel arkaya monteli silindirle karşılaştırıldığında, merkeze monteli silindir, alanı daha iyi kullanabilir ve koaksiyel tel beslemesi için destek sağlayabilir.
Koaksiyel tel besleme entegre teknolojisi Tel makarasını arkaya yerleştirin, böylece tel tabancada düzleştirilecek yeterli alana sahip olur ve tel iyi bir stabilite ile bükülmeden veya bükülmeden çıkar.
Ayarlanabilir modüllerBeş kayar ray ve 60 dönme tertibatı kullanılarak, kaynak torcu ve tel besleme portu birbirine göre ve bir bütün olarak hareket ettirilebilir ve kaynak torcunun eğim açısı ayarlanabilir.
Dar aralıklı kaynakAyarlanabilir üç boyutlu modüllerin tasarımı, yoğun boru dizilerini kaynaklarken boru köprüsü aralığını 6 mm 'ye kadar en aza indirebilir.
Uygulamalar:
Güç Üretimi: Kaynak kazan boruları, ısı eşanjörleri ve buhar kondenserleri.
Petrokimya: Proses borularını ve reaktör kaplarını onarır.
HAC: Chiller bobinleri ve kondenser boru bağlantılarını üretir.
ASME Bölüm IX ve ISO 15614-1 standartlarını karşılarken, otomasyonu, hassas kontrolleri ve operatör merkezli tasarımı entegre ederek.

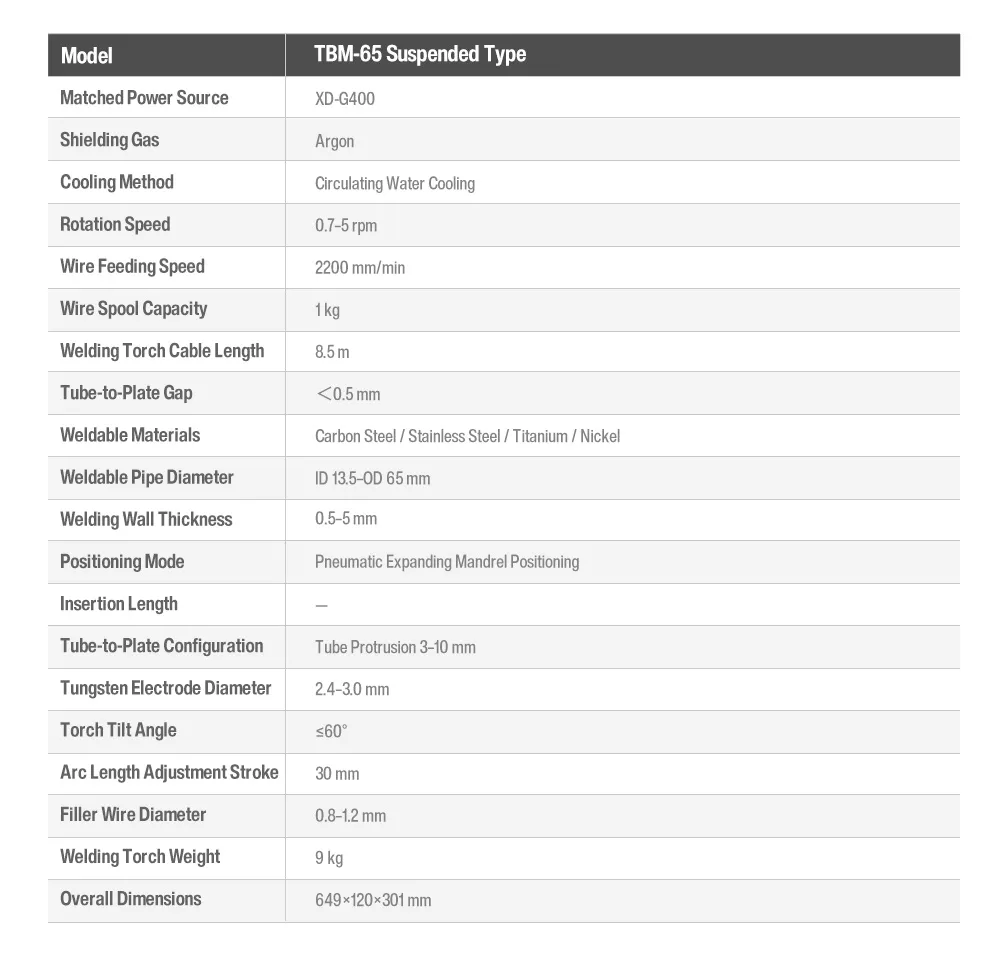

| model | TBM-65 |
| Eşleşen güç kaynağı | XD-G400 |
| Kaynak malzemesi | Karbon çeliği, paslanmaz çelik, titanyum, nikel |
| Kaynak şekli | Düz kafa kaynağı, kendi kendine erime, tel ilavesi, boru uzatma 5-10mm |
| Konum yöntemi | Pnömatik çekirdek genleşme konumlandırması |
| Kaynaklı boru çapı [mm] | IDΦ22, ODΦ65 |
| Koruyucu gaz | Argon |
| Kaynak torcu dönüş hızı | 0.7 ~ 5rpm |
| Kaynak duvar kalınlığı | 0.5-5mm |
| Kaynak meşale soğutma yöntemi | Dolaşan su soğutma |
| Telsiz ağırlık | 9kg |
| tungsten elektrot çapı | 2.4-3.0 mm |
| Tüp çıkıntısı | ≤10mm |
| Tüp levha boşluğu | |
| Kaynak teli özellikleri | 0.8-1.2 mm |
| Maksimum tel besleme hızı | 2200 [mm / dak] |
| Boyut özellikleri | 649 * 120 * 301mm |
